امروزه و با پیشرفت تکنولوژی ردپای استفاده از انواع بردهای الکترونیکی در اکثر وسایل پیرامونمان قابل‌مشاهده است. برد الکترونیکی در انواع مختلفی از تجهیزات الکترونیکی مانند کنترل از راه دور، دستگاه‌های اتوماسیون، دوربین‌ها، یخچال و فریزر، لباسشویی و… استفاده می‌شوند. اما تعریف برد الکترونیکی چیست؟ انواع آن کدام‌اند؟ کاربرد بردهای الکترونیکی چیست؟ از چه اجزایی تشکیل شده است و دیگر سؤالات. پیشنهاد می‌کنیم در ادامه این مطلب با ما همراه باشید.بردهای الکترونیکی، قلب تپنده دنیای مدرن
خدمات سپاهان همراه: واردات و ترخیص برد الکترونیکی

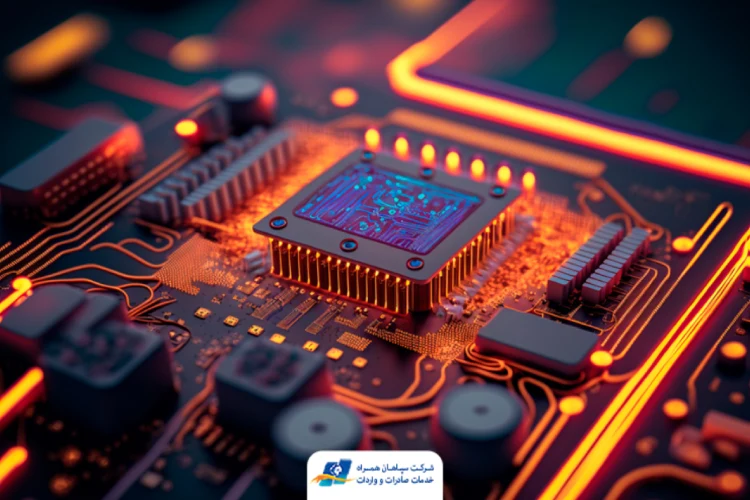

برد الکترونیکی چیست؟
برد الکترونیکی (به انگلیسی – Electronic Board) یک قطعه سخت‌افزاری است که از قطعات الکترونیکی مختلف مانند مقاومت، خازن، دیود، ترانزیستور، ic و… تشکیل شده است. این قطعات توسط مسیرهای رسانا به یکدیگر متصل شده‌اند و یک مدار الکترونیکی را تشکیل می‌دهند.
بردهای الکترونیکی در اندازه‌ها و اشکال مختلفی تولید می‌شوند. برخی از آن‌ها بسیار کوچک هستند و در دستگاه‌های الکترونیکی مانند تلفن‌های همراه و تبلت‌ها استفاده می‌شوند. برخی دیگر بسیار بزرگ هستند و در تجهیزات الکترونیکی مانند رایانه‌ها و دستگاه‌های صنعتی استفاده می‌شوند. از این قطعه الکترونیکی در صنایع مختلف از جمله برق، پزشکی، نظامی، خودرو و تقریباً تمامی صنایع استفاده می‌شود.
انواع بردهای الکترونیکی
بردهای الکترونیکی بر اساس تعداد لایه‌ها، جنس و مدل فیبر شامل انواع مختلفی هستند که در ادامه به آن‌ها اشاره می‌کنیم:

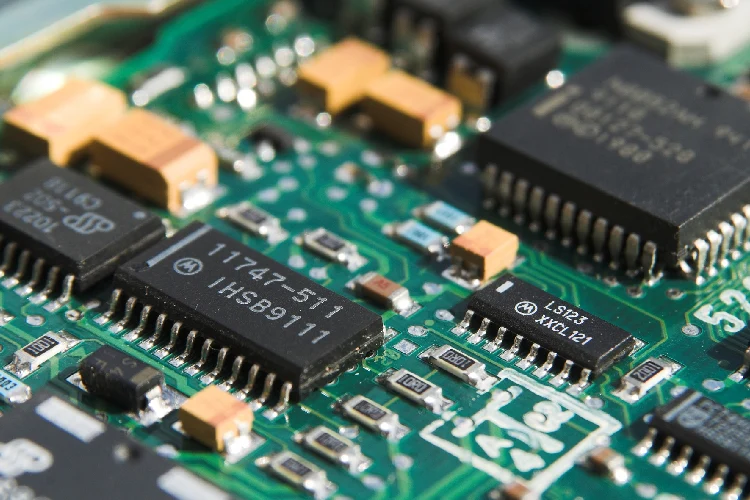

برد الکترونیکی تک‌لایه (Single Layer PCB)
این نوع برد ساده‌ترین نوع برد الکترونیکی است. بردهای تک‌لایه دارای یک‌لایه فیبر مدارچاپی (PCB) هستند که قطعات الکترونیکی بر روی آن لحیم می‌شوند. بردهای تک‌لایه برای مدارهای ساده و ارزان‌قیمت مناسب هستند.
برد الکترونیکی دولایه (Double Layer PCB)
برد دولایه دارای دولایه فیبر مدارچاپی است که توسط سوراخ‌هایی به هم متصل می‌شوند. این سوراخ‌ها به‌عنوان مسیرهای رسانا برای اتصال قطعات در دولایه استفاده می‌شوند. بردهای دولایه برای مدارهای پیچیده‌تر و با عملکرد بالاتر مناسب هستند.
برد الکترونیکی چندلایه (Multilayer PCB)
برد الکترونیکی چندلایه دارای بیش از دولایه فیبر مدارچاپی است. این لایه‌ها توسط سوراخ‌ها و اتصالات فلزی به هم متصل می‌شوند. بردهای چندلایه برای مدارهای بسیار پیچیده و با عملکرد بالا مناسب هستند.
برد الکترونیکی منعطف (Flexible PCB)
این نوع برد از یک‌لایه یا چندلایه فیبر مدارچاپی منعطف ساخته شده است. این بردها می‌توانند در شکل‌های مختلف و در مکان‌های نامتعارف استفاده شوند. بردهای منعطف برای مدارهای قابل‌حمل و انعطاف‌پذیر مناسب هستند.
برد الکترونیکی سخت – منعطف (Rigid-Flex PCB)
برد الکترونیکی سخت – منعطف ترکیبی از دو نوع برد الکترونیکی سخت و منعطف است. این بردها برای مدارهایی که نیاز به استحکام و انعطاف‌پذیری دارند مناسب هستند.
علاوه بر انواع ذکر شده، انواع دیگری از بردهای الکترونیکی نیز وجود دارند که باتوجه‌به کاربرد خاص آن‌ها طراحی و تولید می‌شوند. به‌عنوان‌مثال، بردهای الکترونیکی مخصوص تجهیزات پزشکی، بردهای الکترونیکی مخصوص تجهیزات نظامی و بردهای الکترونیکی مخصوص تجهیزات فضایی از جمله این موارد هستند.

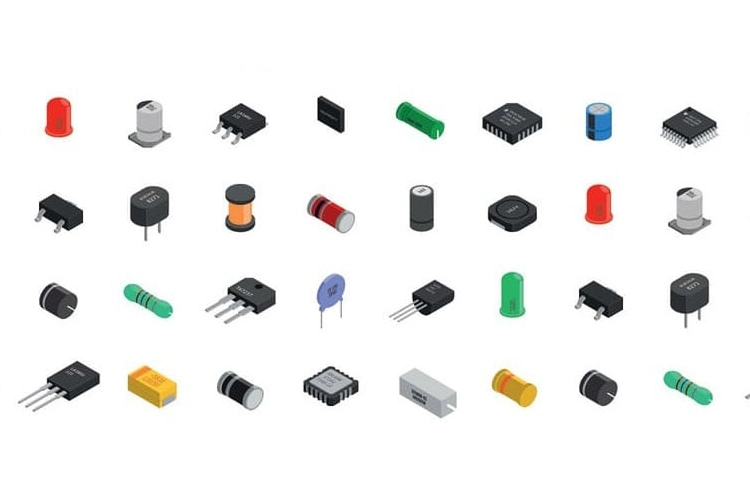

کاربردهای بردهای الکترونیکی
بردهای الکترونیکی کاربردهای مختلفی دارند که در ادامه به برخی از آن‌ها اشاره می‌کنیم:
ساخت دستگاه‌ها و تجهیزات الکترونیکی
بردهای الکترونیکی در قلب بسیاری از دستگاه‌ها و تجهیزات الکترونیکی قرار دارند و عملکرد آن‌ها را کنترل می‌کنند. به‌عنوان‌مثال، این قطعه پرکاربرد در تلفن‌های همراه، تبلت‌ها، رایانه‌ها، تلویزیون‌ها، تجهیزات پزشکی، تجهیزات صنعتی و… استفاده می‌شوند.
آزمایش و طراحی مدارهای الکترونیکی
برد الکترونیکی ابزاری مفید برای آزمایش و طراحی مدارهای الکترونیکی است. با استفاده از این قطعه الکترونیکی، می‌توان مدارهای الکترونیکی ساده و پیچیده را به‌سرعت و به‌راحتی طراحی و آزمایش کرد.
تعمیر و عیب‌یابی مدارهای الکترونیکی
بردهای الکترونیکی می‌توانند برای تعمیر و عیب‌یابی مدارهای الکترونیکی نیز استفاده شوند. با استفاده از بردهای الکترونیکی، می‌توان قطعات معیوب مدار را شناسایی و تعویض کرد.
خدمات سپاهان همراه: خرید از چین

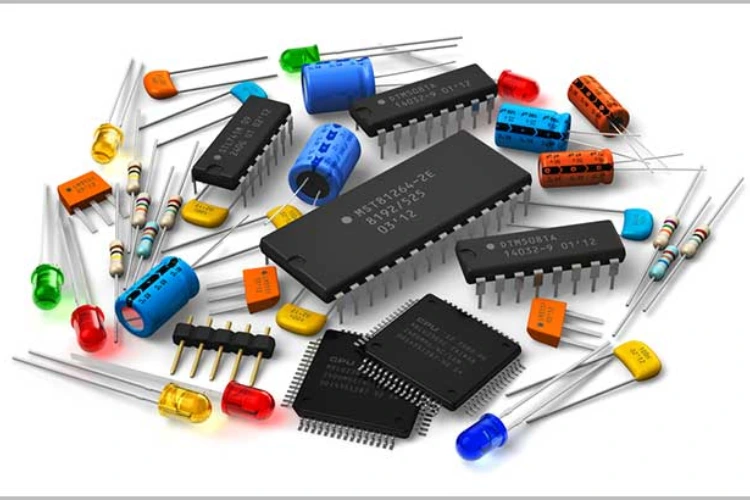

اجزای تشکیل‌دهنده یک برد
به‌طورکلی یک برد از دو قسمت قطعات الکترونیکی و پایه‌های اتصال قطعات تشکیل شده است.
قطعات الکترونیکی
قطعات الکترونیکی، عناصر اصلی تشکیل‌دهنده بردها هستند. این قطعات، عملکرد مدار الکترونیکی را کنترل می‌کنند. قطعات الکترونیکی مختلفی در برد الکترونیکی استفاده می‌شوند که برخی از مهم‌ترین آن‌ها عبارت‌اند از:
مقاومت
مقاومت، قطعه‌ای الکتریکی است که جریان برق را با مقاومت مشخصی محدود می‌کند. مقاومت‌ها در مدارهای الکترونیکی برای کنترل جریان الکتریکی، تقسیم ولتاژ و تولید گرما استفاده می‌شوند.
خازن
خازن، قطعه‌ای الکتریکی است که انرژی الکتریکی را در میدان الکتریکی ذخیره می‌کند. خازن‌ها در مدارهای الکترونیکی برای ذخیره انرژی، فیلترکردن سیگنال‌های الکتریکی و ایجاد نوسانات استفاده می‌شوند.
دیود
دیود، قطعه‌ای الکتریکی است که جریان الکتریکی را فقط در یک‌جهت اجازه می‌دهد. دیودها در مدارها برای تبدیل جریان مستقیم به جریان متناوب، یک‌سوسازی ولتاژ و ایجاد پالس‌های الکتریکی استفاده می‌شوند.
ترانزیستور
ترانزیستور، قطعه‌ای الکتریکی است که می‌تواند جریان الکتریکی را کنترل کند. ترانزیستورها برای تقویت سیگنال‌های الکتریکی، کلیدزنی و مدارهای منطقی استفاده می‌شوند.
IC
IC یا مدار مجتمع، قطعه‌ای الکتریکی است که شامل تعداد زیادی قطعه الکترونیکی در یک بسته کوچک است. آی‌سی‌ها در مدارهای الکترونیکی برای کاهش اندازه و پیچیدگی مدارها استفاده می‌شوند.

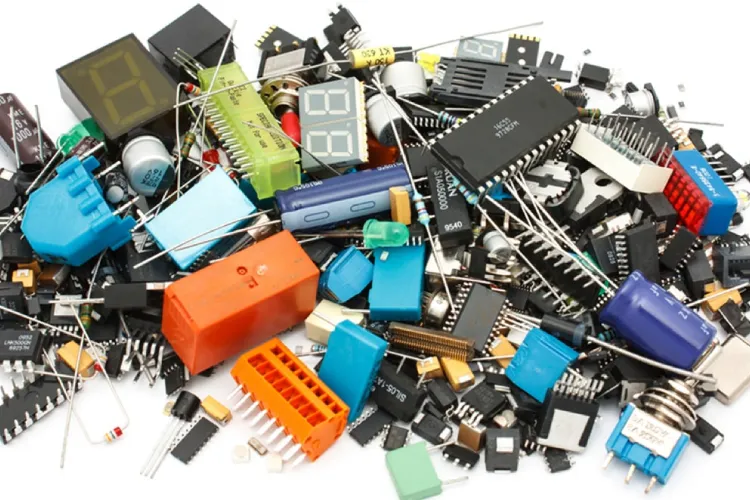

پایه‌های اتصال قطعات
پایه‌های اتصال قطعات، نقاطی هستند که قطعات الکترونیکی بر روی آن‌ها لحیم می‌شوند. این پایه‌ها، مسیرهای رسانایی را برای اتصال قطعات به یکدیگر فراهم می‌کنند. پایه‌های اتصال قطعات معمولاً از فلزاتی مانند مس یا طلا ساخته می‌شوند.
علاوه بر قطعات الکترونیکی و پایه‌های اتصال قطعات، بردهای الکترونیکی ممکن است حاوی سایر اجزا نیز باشند، مانند:
- اتصالات فلزی
- مخازن آبکاری شده
- مواد عایق
- مواد محافظ
این اجزا، عملکرد بردهای الکترونیکی را بهبود می‌بخشند یا از آن‌ها محافظت می‌کنند.
سخن پایانی
بردهای الکترونیکی، بردهای پیچیده و تخصصی با تولید انبوه هستند و انواع گوناگونی دارند. PCBها تقریباً در هر دستگاه الکترونیکی شناخته شده‌ای استفاده می‌شوند. برد الکترونیکی شامل ورقی از مواد عایق مانند فایبرگلاس است که مدار یا مسیر فلزی برای هدایت الکتریکی روی آن چاپ یا حک شده است. PCBها تقریباً در تمام صنایع جهان راه خود را پیدا کرده‌اند. از الکترونیک ساده در سیستم روشنایی گرفته تا صنایع پیچیده‌تر مانند فناوری پزشکی یا هوافضا. واردات قطعات الکترونیک به ایران نیز به همین خاطر رونق زیادی دارد و بخش قابل‌توجهی از کل آمار واردات کالا را به خود اختصاص داده است. این خود نشان‌دهنده اهمیت و حجم بازار قطعات الکترونیکی در کشور ماست.
